应用场景

金融、文教卫、公检法等企事业单位办公场所及商业地产项目中，建设安全防范系统是保障日常工作有序开展的必要措施。为达成周界防御、无死角全覆盖的监控目标，就需要在中短距离上分散布置一定数量的安防终端设备。因此，需要为安防终端设备设计低成本、施工周期短且稳定可靠的供电方案，以确保安防系统高效运行。

场景痛点

1、传统方案成本高

强电分别布设至多路终端节点的供电方案存在线路冗长、线材成本高且耐候性能不佳的问题。同时，终端电源适配器数量众多，累加成本较高且可能导致运维工作量增加。

2、集中输出有风险

尽管采用大功率开关电源铺设多条弱电供电线路进行集中供电的供电方案在成本上有所优势（尤其在涉及大量路数时），但该方案也面临一些挑战：普通开关电源缺乏标准化的固定安装方式，存在人身安全与火灾隐患且后期运维不便；多条线路共同连接至开关电源有限数量的连接端子上，一旦发生雷击或短路等故障，可能导致多条线路同时受影响，进而引发所有终端设备出现用电问题；另外，输出距离过长会导致线阻增加，使终端节点处电压降低，影响设备正常工作（特别是在红外线辅助灯开启、设备功耗较大时）。

3、运行维护成本高

当监控系统远端摄像机或其他安防终端遭遇故障（如宕机情况）时，既无法通过告警信息及时得到提示，同时受限于无法远程精确诊断故障根源与类型，技术人员通常需要亲临现场进行调查处理。然而，在实地排查过程中，常发现部分故障实为设备因长时间连续运行所致的“假性死机”等软件故障，仅需简单断电重启操作即可恢复。此类不需要更换硬件的故障，却同样产生交通差旅等运维费用支出，这显然增加了运维成本。

4、维修影响工作

当电源因长期工作而出现故障时，会直接导致与之相连的所有电器设备停止工作，对工作开展造成严重影响。更棘手的是，维修过程通常需要将整个设备拆卸并寄回原厂家进行保修处理，这不仅耗时长，而且在保修期间，为确保工作连续性，还需额外准备备用设备来支持维修期间的运作需求。

产品用途

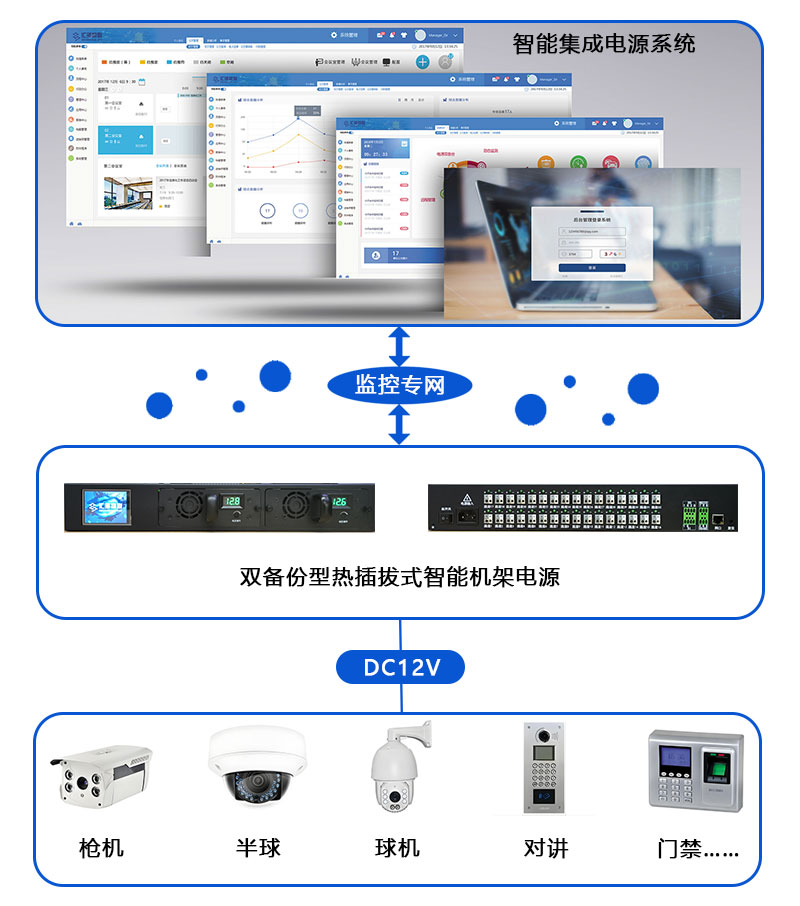

双备份型热插拔式智能机架电源专为安防系统而设计，可便捷地安装在室内标准机柜中。双备份型热插拔式智能机架电源能对安全防范系统中分散设置的各类弱电设备，如枪机、球机、半球等摄像机，以及云台、探测器、补光灯、门禁、报警等安防设备集中提供供电服务，确保安防系统长期稳定运行。双备份型热插拔式智能机架电源具备可更换的模块化设计、智能化的远程控制手段，相比于布设多路强电的建设方案具备安全、减少后期运维且综合使用成本较低的优势。

产品特点

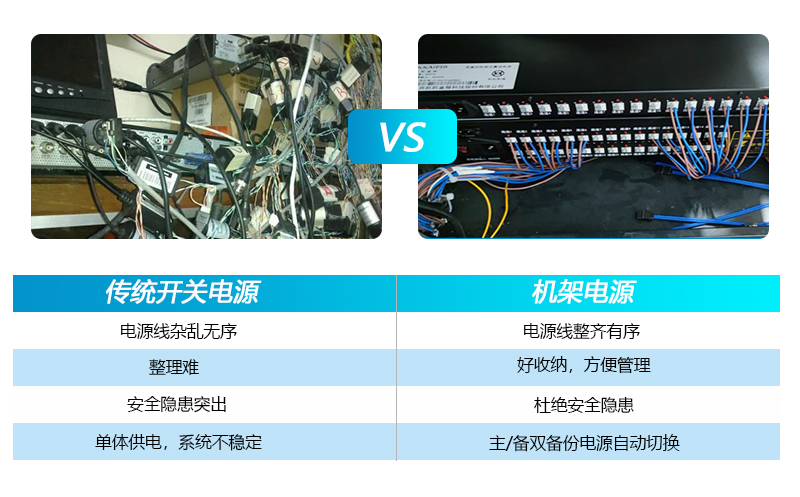

1、机架式封闭设计，有效杜绝普通开关电源随意堆叠放置的安全隐患。

双备份型热插拔式智能机架电源采用内置电源模块、封闭式设计，以标准19英寸机架式的外观呈现，完美适配各类标准机柜，安装简便快捷，效果整齐美观，有效解决了普通开关电源的电气火灾隐患。

2、每路单独保护，单通道故障不会影响其他旁路。

双备份型热插拔式智能机架电源每路输出端口均设计了整压整流等处理电路，确保每一路都能输出稳定、高质量的电力，满足各类安防设备的需求。

同时，双备份型热插拔式智能机架电源每路都配备了防短路、防过载、防浪涌、防反向电流等多重保护电路，全面保障连接设备的安全。

此外，双备份型热插拔式智能机架电源输出端口还具备保护自恢复功能：当单路出现异常情况时，能够迅速隔离故障通道，不影响其他旁路的正常运行。一旦故障解除，端口将自动解除保护、恢复正常工作状态，过程无需人工干预。

3、联网管理，可告警、远程操控重启等操作。

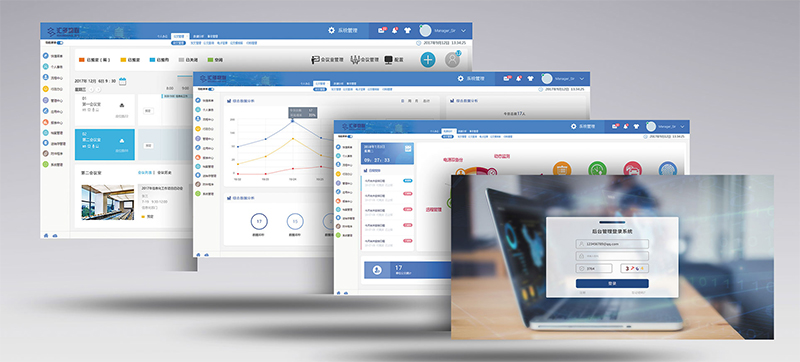

双备份型热插拔式智能机架电源集成了WEB/上位机管理软件，并具备与第三方管理平台无缝对接的能力。当某路安防设备遭遇宕机或其他异常情况时，用户可通过网络远程迅速切断该路设备的电源供应，并根据设定值延时后自动恢复供电，以此实现对该设备的“硬重启”等高效远程控制操作，确保系统快速恢复稳定运行。同时，任意通道工作状况都可以在管理平台进行查看并接受告警信息。

4、双电源模块设计，主电源损坏，备用电源可主动替补，不影响工作。

双备份型热插拔式智能机架电源创新性地配置了一主一备两块电源模块，确保在主电源发生故障时，副电源能够即时、无缝地接管工作，全程不会触发用电设备重启，以保障系统持续稳定运行，为维修争取时间窗口。

5、热插拔设计，可以带电拔下损坏电源，维修不会引起全系统断电。

双备份型热插拔式智能机架电源采用模块化、标准化及热插拔设计，使得电源模块的维护变得极为便捷，用户可在设备带电状态下直接拔下损坏模块，并迅速替换上新模块，大大缩短了维护时间和降低了操作难度。尤其适合于公检法等高防护等级的场合。

功能亮点

双备份：采用双电源模块设计，当主模块发生故障时，备用模块可实现无缝切换，确保用电设备不重启、不断电，保障运行连续性。

热插拔：特别设计的工业级抽拉插拔式电源模块，支持随时带电插拔更换，极大简化了检修流程，无需报备、无需停电停机，提升维护效率。

功率足：采用针对性研发设计的工业级、高转换效率的大功率电源模块，单模块标准输出功率400W。单路输出最大支持5A60W，单通道即可连接较大功率的用电设备。

可调节：电源模块带有电压调节设计，方便现场对输出电压进行调节优化。

长寿命：充分考虑实际使用场景，全方位实施长寿命设计方案。如：散热静音风扇采用温控调速设计，避免持续高速旋转，充分延长风扇使用寿命。

自恢复：每路输出发生短路、超功率均可实现自动保护。故障消除均可自行恢复，对本体设备、用电设备均可实现保护效果。

可视化：带有输出电压值、指示灯等，便于本地查看设备状况、输出状况等信息。后端带有管理平台，可远程查看设备状态数据、告警信息等。

可操控：设备内置WEB管理并可配合上位机、管理平台实现每路的导通、切断、重启等远程控制操作。

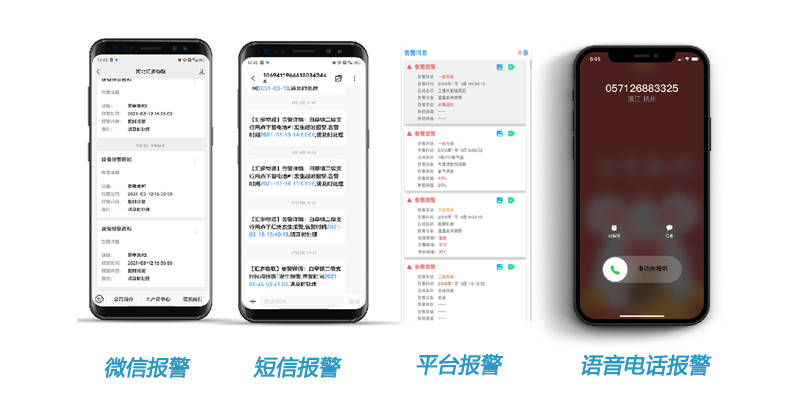

可告警：管理平台可预设告警阈值，设备发生短路、大幅升温等异常可实现主动告警、预警。

可对接：设备可对接门禁、消防等其他系统，实现报警联动。亦可对接网络内其他管理平台，实现集中管控。

易安装：带有独特风道设计的高效率电源模块，使产品低矮、短小，不占用机柜宝贵空间。前后面板两侧均设置活动挂耳，可根据现场情况选择前面板安装方式或后面板安装方式。

设备基本参数

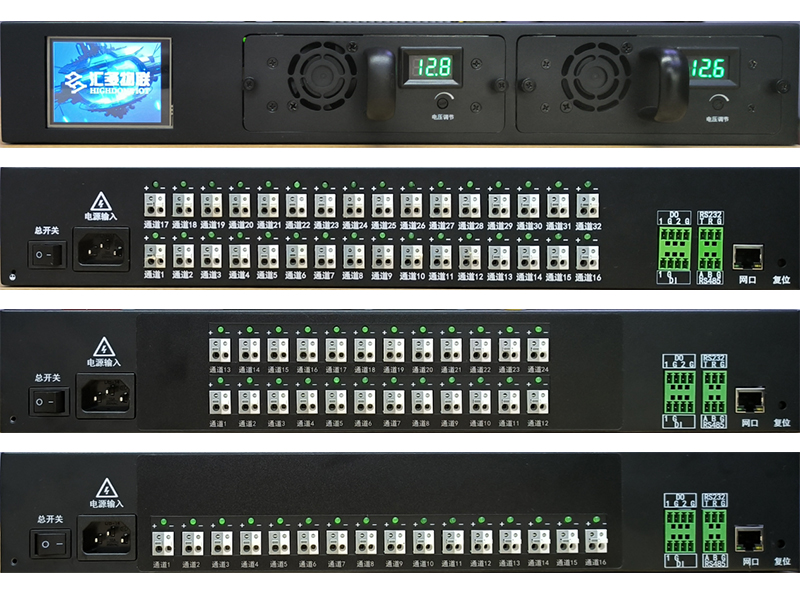

产品型号：HD-PS11-1640（16路DC12V，单模块400W输出）

                 HD-PS11-2440（24路DC12V，单模块400W输出）

                 HD-PS11-3240（32路DC12V，单模块400W输出）

电源输入：AC220V/50Hz-60Hz单相交流电。

电源输出：16/24/32路弹簧型输出端子；单路最高DC12V5A60W，带输出保护、监测告警。

电源模块：DC12V-400W插拔式高效率电源模块2块，互为备份，自动切换。

本地显示：LCD显示屏*1，带触摸。

设备联网：RJ45-8P8C*1路，与WEB、上位机、管理平台实现网络通讯。

数据交互：RS485*1路，RS232*1路，可对接其他交互管理软件。

设备联动：DO*2路，DI*1路，可对接消防、门禁等其他系统或设备。

工作环境：-40~75℃/10%~90%RH（非凝结）

储存环境：-20~70℃/<90%RH

主机尺寸：430*300*65mm（不含活动挂耳）

售后服务

1、本产品提供3年的免费售后服务，其中首年执行“以换代修”的质保政策。

2、OEM、ODM产品型号的售后政策另行协商确定。

3、了解售后服务政策详情，敬请访问“技术支持”栏目。

产品发展历程

2018年2月28日，智能集成电源系统V1.0获得《计算机软件著作权登记证书》，登记号：2018SR668458

2018年9月5日，智能集成电源系统V1.0通过河北省软件评测中心测评，获得《软件产品登记测试报告》，编号：HEBDTC20181101

2020年4月17日，热插拔电源获得《外观设计专利证书》，专利号：ZL 2019 3 0249623.6

2022年1月24日，智能集成电源系统通过国家安全防范报警系统产品质量检验检测中心（北京）、公安部安全与警用电子产品质量检测中心检验，获得产品《检验报告》，报告编码：公京检第2201110160号

2023年8月1日，智能集成电源系统V1.0符合《软件产品评估标准》（T/SIA003-2019），由河北省软件集成电路信息服务协会颁发《软件产品证书》，证书编号：冀RC-2023-0289；有效期：五年

应用案例

更多客户案例敬请访问“客户案例”栏目，或咨询：400-0311-565

产品延伸

机架式集中供电电源拥有：单电源模块无远程管理功能、单电源模块带远程管理功能、双电源模块无远程管理功能、双电源模块带远程管理功能等多种产品变形。本系列产品提供OEM、ODM定制、再开发服务，可以根据应用场景、客户要求增加产品功能、更改路数、功率等产品设计。

技术支持

1、 欢迎访问“技术动态”栏目了解《机架电源的由来》等内容。

2、欢迎访问“解决方案”栏目了解《机架电源的选型技巧》等内容。

3、更多建设方案等技术资料请访问“解决方案”或“技术支持”栏目。

4、更具体的技术资料、商务资料敬请“联系我们”，或添加微信：

*本页文字、图片仅为双备份型热插拔式智能机架电源产品功能概述、原理说明、举例示意，不形成任何合同性要约。汇多物联保留不经通知而修改、变更的权利。
