一、装箱清单

在安装前请根据装箱清单，确认包装箱内的设备完好，所有的部件都齐备。

二、安装方式

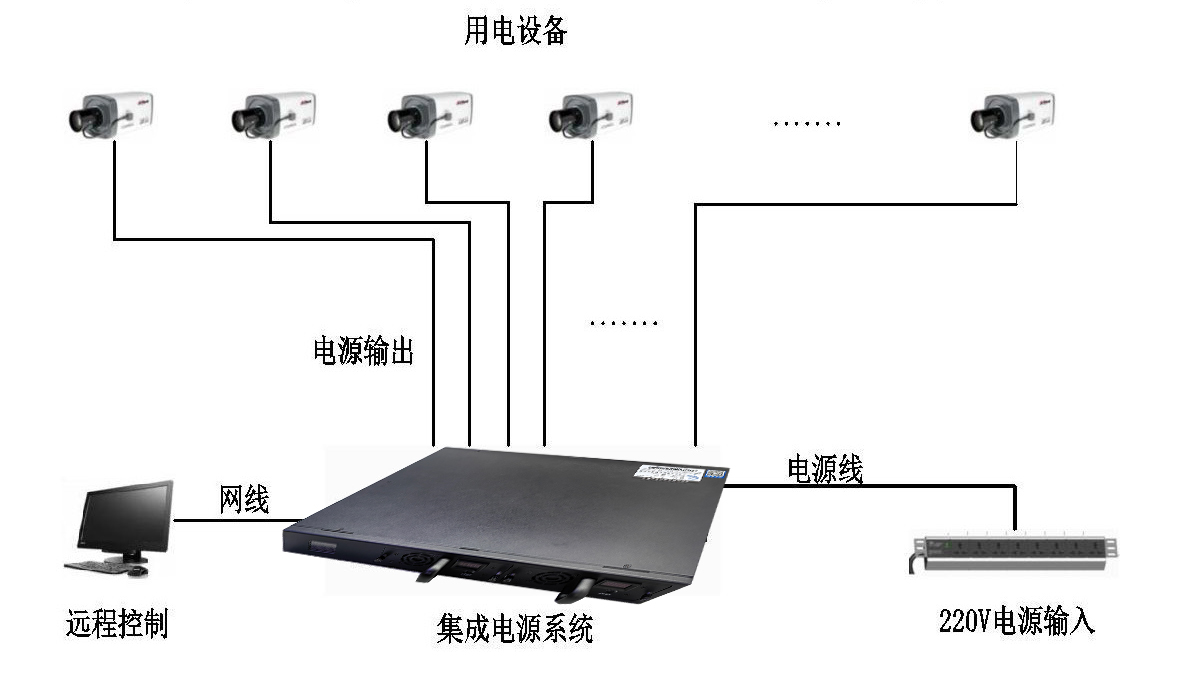

集成电源管理系统典型连接拓扑图，前端为220V电源输入，后端为用电设备。配置网口，通过局域网登录集成电源可重置每一路电源输出。

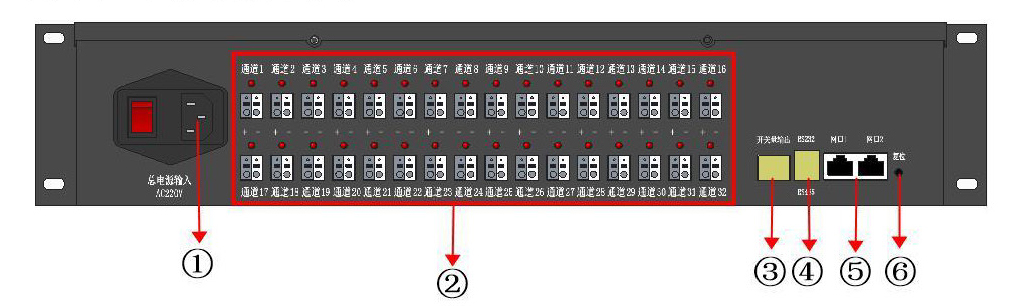

三、后面板说明

① 电源输入插口：整合了电源开关、电源指示灯，使用标准220V电源线直接接入。

② 电源输出通道：16路、24路或32路输出通道，每一路独立供电，并有相应的短路保护，其中任意通道出现短路，过载等故障时不影响其他通道的正常工作。

③ 开关量输出输入接口

④ 串口通讯接口：预留的RS232和RS485通讯接口。

⑤ 网口：标准RJ45接口，接入局域网，使用PC登录集成电源可重置每一路的输出。

⑥ 复位按键：重置产品的默认配置。

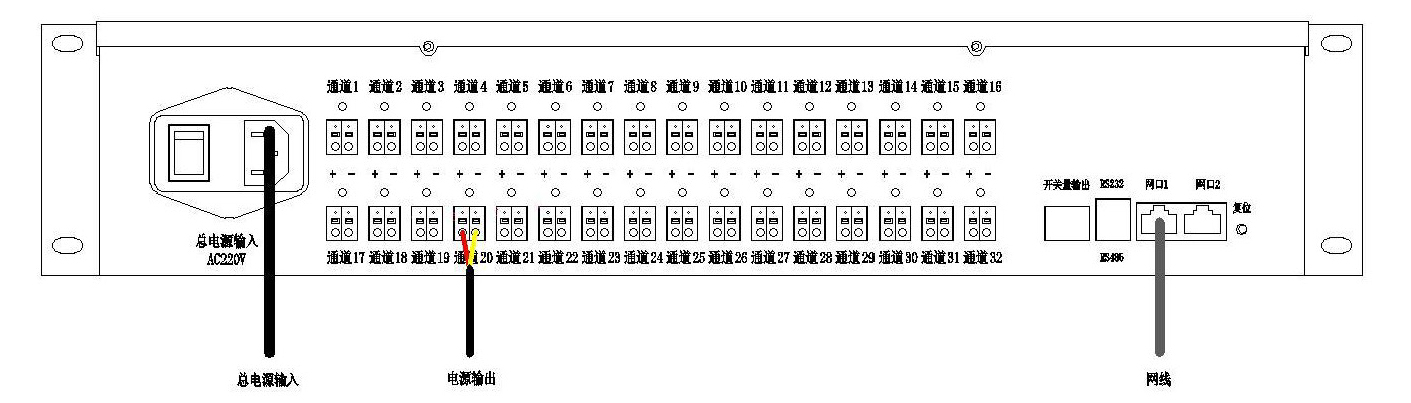

四、产品接线

机架式电源固定到机柜内（图4.1),总电源输入接标准220V电源线，电源输出为快插式端子，无需工具即可安装到位，电源输出端子，可采用1.5方导线，单路最大5A，具有单路保护功能，其中一路短路不影响其他路正常工作。左边灰色为“+"对应用电设备的VCC（一般为红线）,右边白色为“-"对应用电设备的GND（一般为黄线、黑线或蓝线。如图4.2）。后将后端输出接口插入的导线延机柜导线槽固定（图4.3）。网口使用标准网线即可接入。

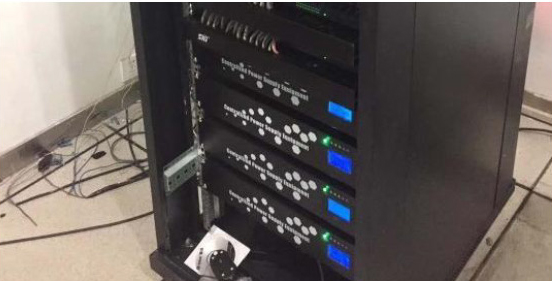

（图4.1 电源固定）

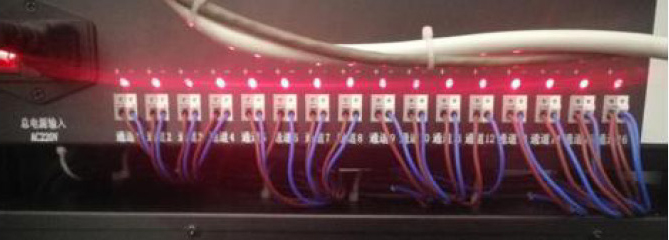

（图4.2 电源输出接线）

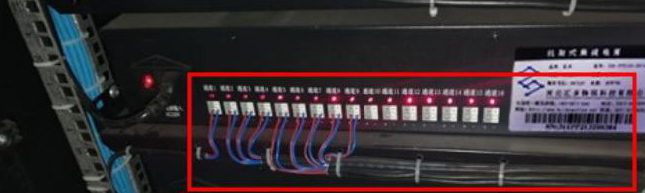

（图4.3输出电源线固定）

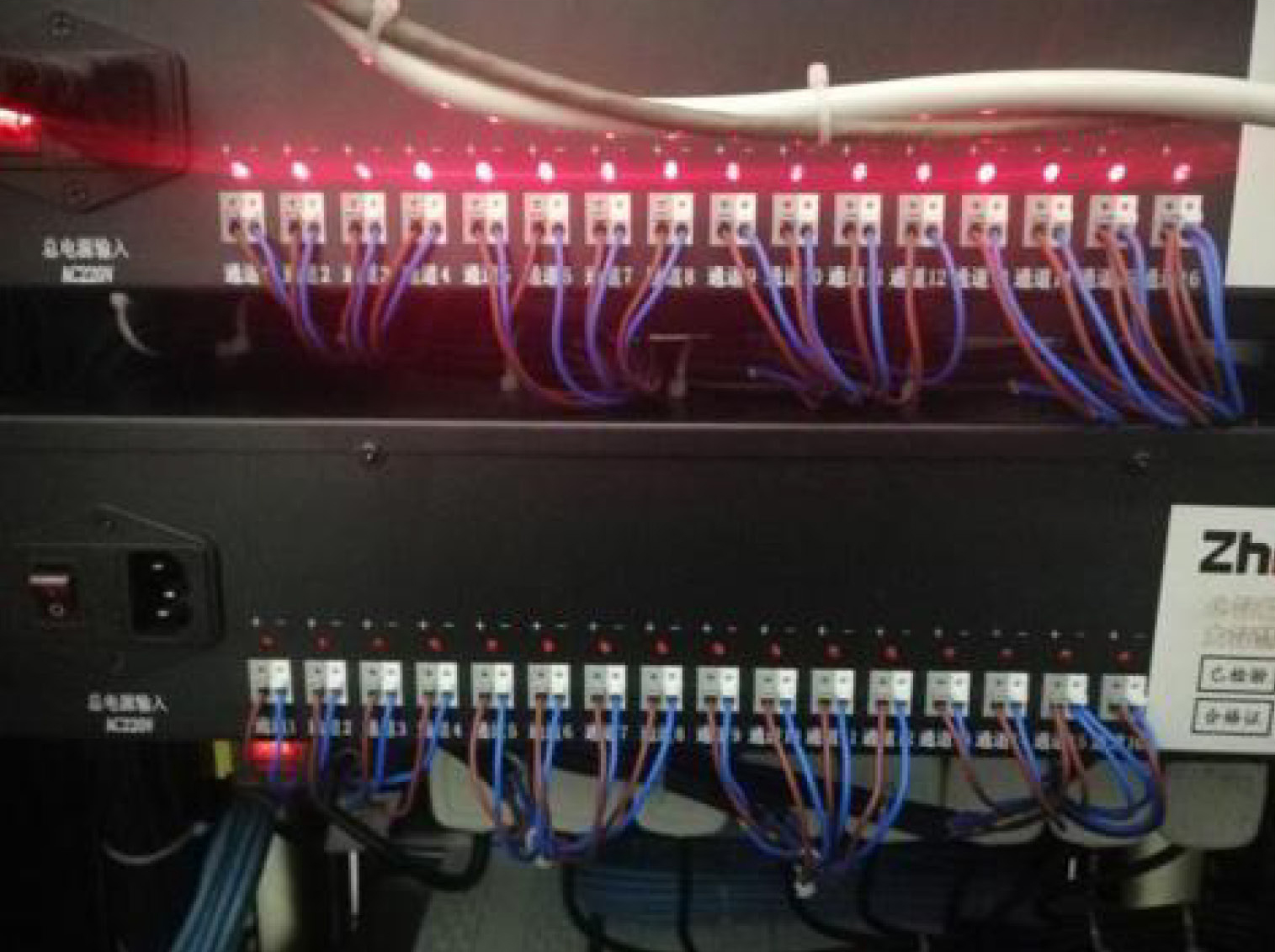

五、安装效果

*本文章为汇多物联原创，如需转载请联系我们获得授权，并请标明出处。如有描述错误或涉及其它问题，欢迎联系。
